| |
| |
美利肯成核劑》Hyperform HPN-68L |
| | | 物理性質的改進 | | Hyperform可以改善聚丙烯的撓（彎）曲模數量和HDT指數。 |
| 配方 | 彎曲
系數
（MPa） | Garnder沖擊
阻力23℃(J)
| Garnder沖擊
阻力-30℃(J) |
Izod沖擊
阻力23℃(J) | Izod沖擊
阻力-30℃(J) | HDT
(℃) |
| 抗沖擊共聚聚丙烯(MFR=20) |
| 基料 | 1175 |
8.6 | 4.5 |
107.7 | 47.1 |
83 | | Hyperform(600ppm) |
1290 | 8.1 |
4.3 | 92.3 |
42.4 | 100 |
| 均聚(合)物(MFR=20) |
| 基料 | 1673 |
2.9 | -- |
22.9 | -- |
87 | | Hyperform(600ppm) |
1827 | 6.1 |
-- | 21.3 |
-- | 108 |
| | | | 在顏料領域中的巨大的成核作用 |

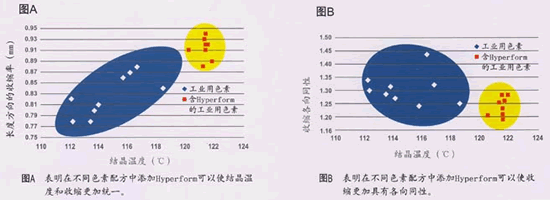

| 各種色素成核的不均一性，導致很難用于不同的顏色產生相同的部件。產品的翹曲變形也源于某些色素具有各向異性的特點。Hyperform可以加到這些色素的配方中，來平衡結晶溫度和收縮率產生的影響。 |
| |
| 在填充物中的成核作用 | | Hyperform與充滿高聚物的系統（包括填充云母，碳酸鈣和玻璃的聚丙烯）是相容的。雖然這些填充物使整個高聚物的物理性質得到最大程度的改善，Hyperform仍然可以顯著提高聚合體的結晶溫度。 |
| |

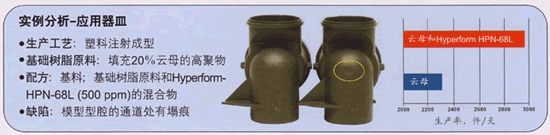

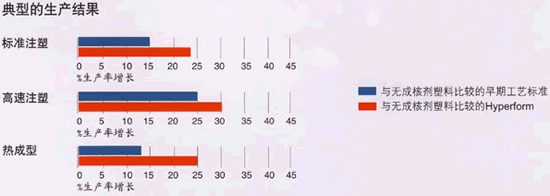

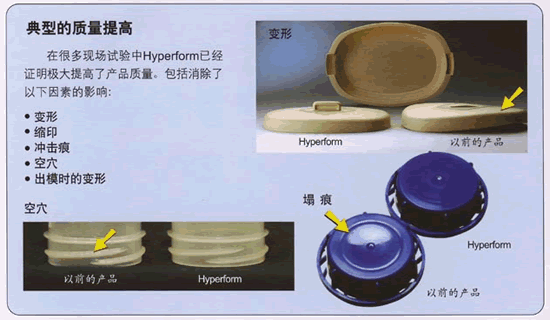

| 生產率和質量的提高 | | |
| |
| |
